临沂互感器综合测试仪以“E”为开头的数据为角差比差结果数据，以“T”为开头的数据为暂态结果数据。11.6 载入数据结束后，选择“确定”出现图40界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。11.7 载入全部完成后，可根据需要选择“保存”或打印结果数据。11.8 选择“保存”选项，则以WORD的形式显示结果如图41。11.9 如需继续加载试验结果数据，请先上次载入的数据。图38图39图40图41附 录 附录一、 “校准”测试方法（以CT为例）图42，校准测试主界面图43，电压校准接线图图44，电流校准接线图1）参数设置： 进入CT“励磁”测试界面后，选择进入“校准”试验界面（如图42），设定好励磁电流值：0.1A ～ 5A；励磁电压值：1V～2500V。2）开始： 电压校准试验参照图43进行接线；设置好被测电压后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电压/电流值用于检测，检测完毕后，按下控制器，试验返回图42界面。电流校准试验参照图44进行接线，电压设定值略高于【电流设定值（A）＊负载（Ω）】，设置好被测电流/电压值后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电流/电压值用于检测，检测完毕后，按下控制器，试验返回图42界面。附录二、售后服务承诺 ，本产品保修一年，终身维护。

<临沂>天正华意电气设备有限公司

临沂互感器综合测试仪USB接口可将仪器内部存储数据下载到优盘中，也可将优盘中数据导入仪器。7．电源开关仪器工作时的总电源开关。8．互感器一次A端仪器内部输出高压端，连接到互感器一次的A 端子上，工作过程中短期输出电压4kV，由专用高压绝缘线引出。9．互感器一次N端连接到互感器一次的N 端子（C2电容尾）上，工作过程中短期输出电压4kV，由专用高压绝缘线引出，测量前测电容式电压互感器必须将N与E（或X）完全分离！10．互感器一次E端仪器内部输出低压端，连接到互感器一次的E （或X）端子上，必须接地!11．接地端子测试之前，务必保证该端子可靠接入大地。12．交流电源插座交流220V±10％?，频率 50±0.5Hz。13. 高压输出开关用于切断高压输出，在测试过程中应将其接通。第四章使用方法一、使用准备? 仪器测量必须是带电作业，所以操作人员一定要遵守《安规》。? 接线前用万用表检查一下各测量线的绝缘状况，以防因测量线的短路而造成电网及设备事故。? 接线应按照先接仪器面板上的端子，后接被测线路的顺序，注意连接好仪器后面的外壳接地端子。??

#临沂消谐灭磁电阻测试仪#欢迎来电询价 <临沂>天正华意电气设备有限公司

临沂互感器综合测试仪CT测试8.1、CT励磁（伏安）特性测试在CT主界面中，点击“伏安特性” 选项后，即进入测试界面如图4。 （1）、参数设置：励磁电流：设置范围（0—20A）为仪器输出的设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值大于等于1A，就可以测试到拐点值。励磁电压：设置范围（0—3000V）为仪器输出的设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。（2）、试验：接线图见界面，测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始测试。试验时，上方白色状态栏会有提示“正在测试”，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。注意：图4中“校准”功能：主要用于查看设备输出电压电流值，不用于互感器功能测试，详情见附录一。 图4，CT励磁特性测试界面CT伏安特性结果图 2）、伏安特性（励磁）测试结果操作说明试验结束后，显示出伏安特性测试曲线及数据（见图5）。该界面上各操作功能如下：打 印：点击“打印”后，先后打印伏安特性（励磁）曲线、数据，方便用户做报告用。同时减少更换打印纸的频率，节省时间，提率。

临沂互感器综合测试仪上下键在历史数据查阅功能屏中用来翻阅记录；?左右键在测试参数设置功能屏中用来切换可选的项目，可根据屏幕上方的提示用左右键在这些档位中连续切换，选至需要的数值或项目；键：确定键，在开机后按下此键进入主菜单。主菜单下按下此键即进入当前指向的功能选项（反色显示的功能条），在输入参数时，作用是开始输入和结束输入并使刚键入的数字有效。退出键：返回键，按下此键均直接返回到主菜单；如果正在测试过程中、测试结束时按此键则同时返回主界面。存储键：在测试结果下，按存储键可存储当前项目测试结果。查询键：在主菜单下按下查询键，可查询已存储的数据记录。设置键：在主菜单下按下设置，可快速进入参数设置屏。F1~F5键：辅助功能键。F4是打印功能键。切换、自检、帮助、开关键：现为保留按键，无实际用途。四、液晶界面液晶显示界面主要有九屏，包括主菜单和八个功能界面，下面分别加以详细介绍。

#临沂消谐灭磁电阻测试仪#欢迎来电询价 <临沂>天正华意电气设备有限公司

临沂互感器综合测试仪PT二次负荷测试界面 图35，PT二次负荷接线图7、直阻测试： 请参照第14页CT直阻测试。十.数据查询在CT/PT测试主界面中，选择进入“数据查询”试验界面（如图36），根据需要选择“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“退出”等测试选项，选定测试项目后，进入图39测试界面，显示仪器中该项目下所保存的的测试结果，可以选择 “上页” 、“下页”、“转存”、“退出”、“”选项进行相应操作。转存时，插上U盘至测试仪通讯口“USB”，在图37中，点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中。每条记录所用时间约2秒钟，转存结束后，界面提示“转存完毕”。图36图37十一.PC 机操作软件使用说明 11.1将配套光盘放入计算机光驱中，解压“软件”至C盘根目录。11.2首先，安装“wic_x86_chs.exe”文件，其次，安装“dotNetFx40_Full_x86_x64.exe”软件，默认安装地址即可。11.3安装完毕后，打开“伏安特性”文件夹，选择打开“VATeXing.exe”操作软件，如图38即为上位机操作软件。11.4在“VATeXing.exe”操作软件中，下方选择互感器种类“CT”或“PT”，应用语言“中文”或“英文”。11.5如需生成报告格式文件，必须载入试验结果数据，具体操作方法如下：a）、将存储试验数据的U盘连接至计算机。b）、在图38中选择打开“选择文件”，出现图39操作窗口，在图39中可根据需要载入所需文件。c）、试验结果数据说明：以“A”为开头的数据为励磁特性结果数据，以“B”为开头的数据为变比极性结果数据，以“C”为开头的数据为负荷结果数据，以“D”为开头的数据为直阻结果数据。

临沂互感器综合测试仪CT角差比差试验1）参数设置：在CT主界面中，选择“角差比差”后，进入测试界面（图14），（注：应参照互感器铭牌上的实际额定变比值设定）额定一次：CT的一次额定电流：0～25000A额定二次： 5A/1A。额定负荷：互感器容量。实际负荷：根据额定负载的设定，可自动计算满载与轻载两种状态值（轻载为满载的25％）。2）试验：接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2。设置参数并检查接线无误后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。试验过程中通过按下控制器可终止试验，测试完毕后自动计算出一次侧与二次侧的相位角差，实际测的变比值与用户设定的额定变比的百分比差（图15）。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。图14 ，CT角差比差测试界面 CT角差比差测试结果界面5、CT一次通流试验 参数设置：在CT主界面中，选择“一次通流”后，进入测试界面（图16），设置好设定电流值：0～600A。2）试验： 接线图见图17，CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，旋转控制器将光标移动至“开始”选项，按下控制器，试验即开始，电流保持时间以进度条显示(0～200A:保持10分钟；大于200A～300A：保持2分钟；大于300A：保持3秒钟)。

<临沂>天正华意电气设备有限公司 #临沂消谐灭磁电阻测试仪#欢迎来电询价

临沂互感器综合测试仪CT角差比差试验1）参数设置：在CT主界面中，选择“角差比差”后，进入测试界面（图14），（注：应参照互感器铭牌上的实际额定变比值设定）额定一次：CT的一次额定电流：0～25000A额定二次： 5A/1A。额定负荷：互感器容量。实际负荷：根据额定负载的设定，可自动计算满载与轻载两种状态值（轻载为满载的25％）。2）试验：接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2。设置参数并检查接线无误后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。试验过程中通过按下控制器可终止试验，测试完毕后自动计算出一次侧与二次侧的相位角差，实际测的变比值与用户设定的额定变比的百分比差（图15）。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。图14 ，CT角差比差测试界面 CT角差比差测试结果界面5、CT一次通流试验 参数设置：在CT主界面中，选择“一次通流”后，进入测试界面（图16），设置好设定电流值：0～600A。2）试验： 接线图见图17，CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，旋转控制器将光标移动至“开始”选项，按下控制器，试验即开始，电流保持时间以进度条显示(0～200A:保持10分钟；大于200A～300A：保持2分钟；大于300A：保持3秒钟)。

<临沂>天正华意电气设备有限公司 #临沂消谐灭磁电阻测试仪#欢迎来电询价

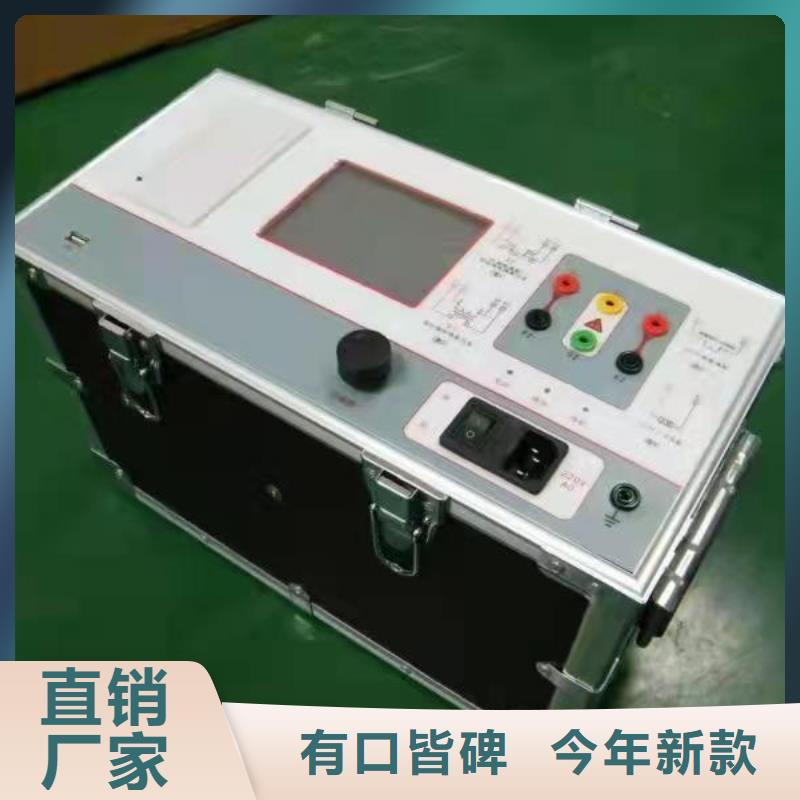

临沂互感器综合测试仪工作条件要求1、输入电压 220Vac±10％、额定频率 50Hz； 2、测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证；3、参数对应的环境温度是23℃±5℃； 4、保证值在出厂校验后一年内有效。六. 产品硬件结构6.1．面板结构: （图1）图16.2．面板注释：1 —— 设备接地端子2 ——U盘转存口3 ——打印机4 ——液晶显示器5 ——控制器6 ——过流保护（功率）开关7 ——P1、P2：CT变比/极性试验时，大电流输出端口8 ——S1、S2：CT变比/极性试验时，二次侧接入端口9 ——K1、K2：CT/PT励磁（伏安）特性试验时，电压输出端口10 ——A、X ：PT变比/极性时，一次侧接入端口11 ——a、x ：PT变比/极性时，二次侧接入端口12 ——D1、D2 ：CT/PT 二次直阻测试时，二次侧接入端口（选配）13 ——主机电源开关14 ——主机电源插座15 、16、17、18、19、20——主要功能接线简图七.操作方式及主界面介绍7.1、控制器使用方法控制器有三种操作状态：“左旋”，“右旋”，“按下”。使用控制器的这三种操作可以方便的用来移动光标、输入数据和选定项目等。7.2、主菜单 （见图2）开机之后默认进入CT测试，CT测试主菜单共有“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“交流耐压”、“一次通流” 、“数据查询”、“退磁” 、“PT”10种选项，可以使用旋转控制器进行选择和设置。如图2所示，当“类型”后面为带有灰色背景的 CT 时，表示当前为CT测试。旋转光标到“PT”并按下，则进入PT测试界面，如图3。PT测试主菜单共有“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“交流耐压”、“数据查询”、“退磁” 、“CT”9种选项，可以使用旋转控制器进行选择和设置。如图3所示，当“类型”后面为带有灰色背景的 PT 时表示当前为PT测试。旋转光标到“CT”并按下，则进入CT测试界面，

#临沂消谐灭磁电阻测试仪#欢迎来电询价 <临沂>天正华意电气设备有限公司

临沂互感器综合测试仪在测试时，总是保持互感器高压侧的一个端子接地。不要将其它物体插入通风口或是输入/ 输出口。在将测试仪置入运行前，检查测试仪是否有可见的损坏。不要在多雨或潮湿气候下操作测试仪。不要在易爆气体或蒸汽存在的环境下操作测试仪。在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。测试仪的内部可能产生高电压！ 因此，只有具备资质的人才允许打开测试仪。为了防止寄生电流或电压，总是将测试仪的等电位地接到保护地。 确保连接到测试仪的测试对象的端子不带任何电位。在测试中，测试仪是测试对象的允许电源。当测量互感器的变比时，请确保接线正确，否则在互感器内部可能产生危及生命的电压，并损坏连接的互感器者是测试仪！面板上的输入/ 输出插口的接线只能用带有4 mm2 “香蕉”插头和塑料外壳的电缆。不要站在靠近或正在连接头的下面，夹钳可能跌落砸伤。如果测试仪或者任何附加装置或是附件看起来不能正常工作，请停止使用。注意： 1、为了人身及设备，使用前请详细阅读说明书，并严格参照要求规范操作。2、试验前请将仪器可靠接地。3、本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。4、CT变比极性试验时，应将不检测的二次绕组短接。5、做PT伏安特性试验时，一次绕组的零位端接地。6、实验中严禁触碰所有测试端子。本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。

临沂互感器综合测试仪随着电力系统的输电电压的提高，电磁式电压互感器的体积越来越大 ，造价也越来越高，这时可以考虑采用电容式电压互感器来代替它。与一般的电磁式电压互感器比较，电容式电压互感器具有以下的一些优点：1 、绝缘可靠性高。电容式电压互感器多为油封式，耐压高，故障少；2、价格低；可以兼作载波通讯或者高频保护用的耦合电容，但电容式电压互感器的误差测量由于其容性电流太大需要采用串联谐振的方法升压，导致现场测试设备体积庞大接线复杂，不便携带。 电容式电压互感器现场测试仪是适合于在现场对电容式电压互感器误差测试的全自动智能仪器，采用全新的嵌入式操作系统，功能丰富，使用方便，可以浏览网页、播放影音、读取优盘数据，在线升级。彩色9英寸触摸式液晶显示器，各点的误差可以在同一屏上显示，所有操作均可点击屏幕菜单轻松完成。用户不再需要配置笨重的谐振升压器、标准电压互感器、负载箱及调压器（或自动检测台），单台仪器就能对35kV/√3～220kV/√3之间变比的电容式电压互感器进行快速测量。全过程（包括额定、下限的所有测量点）的测试时间不超过6分钟（不含接线时间）。

<临沂>天正华意电气设备有限公司 #临沂消谐灭磁电阻测试仪#欢迎来电询价

临沂互感器综合测试仪设计用途 设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。二.参考标准GB 1207-2006、GB 1208-2006三.主要特征支持检测CT和PT满足 GB1207、GB1208等规程要求.无需外接其它辅助设备，单机即可完成所有检测项目.自带微型快速打印机、可直接现场打印测试结果.操作简便，带有智能提示，使用户更易上手操作。.大屏幕液晶，图形化显示接口.按规程自动给出CT/PT（励磁）拐点值.自动给出5％和10％误差曲线.可保存3000组测试资料，掉电后不丢失.支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.小巧轻便≤22Kg，非常利于现场测试.四．测试仪主要测试功能：（见表1）CT（保护类、计量类）PT伏安特性（励磁特性）曲线 伏安特性（励磁特性）曲线自动给出拐点值 自动给出拐点值自动给出5％和10％的误差曲线 变比测量变比测量 极性判断比差测量 比差测量相位（角差）测量 相位（角差）测量极性判断 交流耐压测试一次通流测试 二次负荷测试交流耐压测试 二次绕组测试二次负荷测试 铁心退磁?二次绕组测试 铁心退磁表1五. 测试仪主要技术参数： （见表2）项 目参 数工作电源AC220V±10％ 、50Hz 设备输出0～1000Vrms， 5Arms（20A峰值）注：0～5A为真实值，大于5A～20A为计算值大电流输出0～1000A励磁精度≤0.5％（0.2％＊读数＋0.3％＊量程）二次绕组电阻测量范围0.1～300Ω精度≤0.5％（0.2％＊读数＋0.3％＊量程）二次实际负荷测量范围5～1000VA精度≤0.5％（0.2％＊读数＋0.3％＊量程）±0.1VA相位测量（角差）精度4min分辨率0.1min比差精度0.05％CT变比测量范围≤25000A/5A（5000A/1A）精度≤0.5％PT变比测量范围≤500KV精度≤0.5％工作环境温度：－10℃ ～ 40℃，湿度：≤90％，海拔高度：≤1000m尺寸、重量尺寸：410mm × 260mm × 340mm

<临沂>天正华意电气设备有限公司 #临沂消谐灭磁电阻测试仪#欢迎来电询价

临沂互感器综合测试仪在测试时，总是保持互感器高压侧的一个端子接地。不要将其它物体插入通风口或是输入/ 输出口。在将测试仪置入运行前，检查测试仪是否有可见的损坏。不要在多雨或潮湿气候下操作测试仪。不要在易爆气体或蒸汽存在的环境下操作测试仪。在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。测试仪的内部可能产生高电压！ 因此，只有具备资质的人才允许打开测试仪。为了防止寄生电流或电压，总是将测试仪的等电位地接到保护地。 确保连接到测试仪的测试对象的端子不带任何电位。在测试中，测试仪是测试对象的允许电源。当测量互感器的变比时，请确保接线正确，否则在互感器内部可能产生危及生命的电压，并损坏连接的互感器者是测试仪！面板上的输入/ 输出插口的接线只能用带有4 mm2 “香蕉”插头和塑料外壳的电缆。不要站在靠近或正在连接头的下面，夹钳可能跌落砸伤。如果测试仪或者任何附加装置或是附件看起来不能正常工作，请停止使用。注意： 1、为了人身及设备，使用前请详细阅读说明书，并严格参照要求规范操作。2、试验前请将仪器可靠接地。3、本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。4、CT变比极性试验时，应将不检测的二次绕组短接。5、做PT伏安特性试验时，一次绕组的零位端接地。6、实验中严禁触碰所有测试端子。本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。

<临沂>天正华意电气设备有限公司 #临沂消谐灭磁电阻测试仪#欢迎来电询价

临沂互感器综合测试仪设计用途 设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。二.参考标准GB 1207-2006、GB 1208-2006三.主要特征支持检测CT和PT满足 GB1207、GB1208等规程要求.无需外接其它辅助设备，单机即可完成所有检测项目.自带微型快速打印机、可直接现场打印测试结果.操作简便，带有智能提示，使用户更易上手操作。.大屏幕液晶，图形化显示接口.按规程自动给出CT/PT（励磁）拐点值.自动给出5％和10％误差曲线.可保存3000组测试资料，掉电后不丢失.支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.小巧轻便≤22Kg，非常利于现场测试.四．测试仪主要测试功能：（见表1）CT（保护类、计量类）PT伏安特性（励磁特性）曲线 伏安特性（励磁特性）曲线自动给出拐点值 自动给出拐点值自动给出5％和10％的误差曲线 变比测量变比测量 极性判断比差测量 比差测量相位（角差）测量 相位（角差）测量极性判断 交流耐压测试一次通流测试 二次负荷测试交流耐压测试 二次绕组测试二次负荷测试 铁心退磁?二次绕组测试 铁心退磁表1五. 测试仪主要技术参数： （见表2）项 目参 数工作电源AC220V±10％ 、50Hz 设备输出0～1000Vrms， 5Arms（20A峰值）注：0～5A为真实值，大于5A～20A为计算值大电流输出0～1000A励磁精度≤0.5％（0.2％＊读数＋0.3％＊量程）二次绕组电阻测量范围0.1～300Ω精度≤0.5％（0.2％＊读数＋0.3％＊量程）二次实际负荷测量范围5～1000VA精度≤0.5％（0.2％＊读数＋0.3％＊量程）±0.1VA相位测量（角差）精度4min分辨率0.1min比差精度0.05％CT变比测量范围≤25000A/5A（5000A/1A）精度≤0.5％PT变比测量范围≤500KV精度≤0.5％工作环境温度：－10℃ ～ 40℃，湿度：≤90％，海拔高度：≤1000m尺寸、重量尺寸：410mm × 260mm × 340mm

临沂互感器综合测试仪尊敬的用户：感谢您使用本公司互感器现场校验仪。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。如果有改动的话，敬请谅解！您有疑问，请与公司售后服务部联系，我们定会解答您的问题。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！要求防止电击和火灾及人身伤害！只有经过专业培训的人员才能操作此仪器/仪表。为了防止火灾或电击危险，在使用本产品进行试验之前，请务必详细阅读本产品使用说明书，按 照产品额定值和标识及满足要求的试验环境进行试验。产品输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，务必注意人身！请勿触摸裸露的带电金属！若本产品有损坏或者有故障时，切勿继续操作，请立即与本公司售后工程师联系，及时对产品进行维修 。请勿在仪器无盖板的情况下操作仪器/仪表。请勿在潮湿环境下操作。保持产品表面清洁和干燥。

<临沂>天正华意电气设备有限公司 #临沂消谐灭磁电阻测试仪#欢迎来电询价

临沂互感器综合测试仪另外，仪器还具有人性化的人机界面，提示接线和操作，且具有任何测量参数保存和测量结果打印的功能。一、功能特点1、 电流互感器现场校验仪同时具有递推法测量电流互感器误差，方便现场开展计量装置现场检定工作。2、 电位差法测量电压互感器误差功能，方便现场开展计量装置现场检定工作。3、 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。4、 电流互感器现场校验仪内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。5、 采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。6、 测量范围宽，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。7、 具有电流互感器变比、二次绕组直阻测试功能。8 采用800×480高分辨率大屏幕彩色液晶显示，具有人性化的界面及操作设计，使操作变的更加方便、快捷。9、 采用精准的软件算法，测量数据的准确性进一步提高。10、 具有智能判断外接线状况，提示接线错误、变比、极性错误等。11、 自动对测试数据进行化整，并判断是否超差，超差数据显示高亮色，并且窗口右下角显示超差，对互感器的数据特性直观明了。12、 直接出具现场检定结论，合格或超差。13、 大规模存贮器可存储现场测试数据多达2000条。14、 配备微型打印机，现场可将测试数据打印出来；也可以采用RS232或USB接口连接电脑将数据上传后通过管理软件打印数据。15、 采用工程塑料模具机箱防震、防压，保障现场操作人员的和设备

<临沂>天正华意电气设备有限公司 #临沂消谐灭磁电阻测试仪#欢迎来电询价

临沂互感器综合测试仪技术指标1 ：电流互感器误差测量部分①准确度等级：0.05S级②测试范围：5A/5A~25000A/5A或5A/1A~6300A/1A?二次电流为5A的互感器额定一次电流范围二次电流为1A的电流互感器，通过等安匝测量方法变比可至31500A/1A。其它末在表中出现的电流互感器变比的测试方法如下：使用等安匝法测试电流互感器，例如：需测试1000A/5A的互感器，请您将仪器配套的测试线将被测电流互感器穿心两匝，然后仪器中电流互感器测试界面中的一次电流输为500A即可。此种测试方法不影响互感器测试数据的有效性。同理其它变比使用以下处理方法：额定一次（A）穿心匝数仪器一次电流（A被测电流互感器工作范围： 1％～200％④二次负荷：2.5VA～300VA 、COSφ＝0.1～1.0⑤被检电流互感器准确度范围：1.0、0.5、0.5S、0.2及0.2S⑥电阻、导纳测量误差≤5.0％测量范围： R： 0.00Ω～20.0ΩY:? 0.000mS～100.0mS2：仪器消耗功率：20VA三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。1、结构尺寸图1、主机与配件箱尺寸2、面板布置图2、面板布置图如图2所示：上方从左到右依次为CT二次测量端子（S1、S2、S3、S4）、CT一次测量端子（P1、P2）、打印机、RS232通讯接口、接地端子、USB连接插口、电源插座及开关，注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为彩色液晶显示屏；液晶右侧为操作键盘。3、键盘说明键盘共有30个键，分别为：F1~F5，数字0~9、小数点、↑、↓、←、→、、＃、、存储、查询、退出、设置、切换、自检、帮助。数字键：0～9，在输入参数时做为相应的数字使用。小数点：在输入参数时做为小数点使用。↑、↓、←、→键：上下左右键?在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）；?上下键在参数设置屏中用来移动光标，使其指向需要要更改的参数。?

临沂互感器综合测试仪另外，在二次负荷为19.58Ω(接近20Ω)时，所允许的电流倍数为12.85倍，大于该CT的额定电流倍数（10倍），通过该数据也可判断该互感器合格。其实，只要找出这两个关键点中的任意一个，即可判断所测互感器是否合格。如果10％误差不符合要求一般的做法有增大二次电缆界面积（减少二次阻抗） 串接同型同变比电流互感器（减少互感器励磁电流） ?改用伏安特性较高的绕组（励磁阻抗增大） 提高电流互感器变比（增大励磁阻抗）图45误差曲线计算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 电流 U 电压N＝1 (1A 额定电流) I 电流N＝5 (5A 额定电流) Z2 CT二次侧阻抗P＝20 （5％误差曲线 ） K＝19（5％误差曲线.1A 5A 额定电流）P＝10 （10％误差曲线 ）K＝9 （10％误差曲线.1A 5A 额定电流）附录四、时间设置说明开机前先按下旋转控制器不要松开，打开电源，当进度条进完后停3秒之后，松开旋转控制器，此时可看到如图46的界面，此时旋转“控制器”把前两个99设置为01，按下“控制器”。光标移动到后两位的99，再次旋转“控制器”，把后两位也设置为01，按下“控制器”。此时可进入到界面47，在此界面中可设置时间，设置方式是先按下控制器，再旋转设置数字，设置完毕后再次按下控制器表示确认，光标会进入到下个选项、智能提示说明 在做各种测试时，新上手的用户可能会对接线及操作不熟练，导致实验数据出现错误的结果。在这种情况下，会让您无所适从，基于此我们加上了一些简单的智能提示，使新用户更易上手，使老用户减少误操作。如图48到图51，举例说明了伏安特性与变比极性测试时易出现的一些问题。1、伏安特性测试时空开（功率开关）忘记打开的提示。2、伏安特性测试时接线错误的提示。（CT的二次绕组应接在K1/K2有时用户会误接在S1/S2）。3、变比极性测试时空开忘记打开或者一次电流线没有接上。4、变比极性测试时CT二次的接线没有接对。

<临沂>天正华意电气设备有限公司 #临沂消谐灭磁电阻测试仪#欢迎来电询价

临沂互感器综合测试仪另外，仪器还具有人性化的人机界面，提示接线和操作，且具有任何测量参数保存和测量结果打印的功能。一、功能特点1、 电流互感器现场校验仪同时具有递推法测量电流互感器误差，方便现场开展计量装置现场检定工作。2、 电位差法测量电压互感器误差功能，方便现场开展计量装置现场检定工作。3、 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。4、 电流互感器现场校验仪内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。5、 采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。6、 测量范围宽，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。7、 具有电流互感器变比、二次绕组直阻测试功能。8 采用800×480高分辨率大屏幕彩色液晶显示，具有人性化的界面及操作设计，使操作变的更加方便、快捷。9、 采用精准的软件算法，测量数据的准确性进一步提高。10、 具有智能判断外接线状况，提示接线错误、变比、极性错误等。11、 自动对测试数据进行化整，并判断是否超差，超差数据显示高亮色，并且窗口右下角显示超差，对互感器的数据特性直观明了。12、 直接出具现场检定结论，合格或超差。13、 大规模存贮器可存储现场测试数据多达2000条。14、 配备微型打印机，现场可将测试数据打印出来；也可以采用RS232或USB接口连接电脑将数据上传后通过管理软件打印数据。15、 采用工程塑料模具机箱防震、防压，保障现场操作人员的和设备

<临沂>天正华意电气设备有限公司 #临沂消谐灭磁电阻测试仪#欢迎来电询价

临沂互感器综合测试仪导纳参数此项为仪器系统内部参数，出厂已设置好，操作人员不能任意改动。3）手动测量点击选择额定一次值，输入手动升压值（＜＝4000V），点击升压，等待升压结束后，显示被测互感器的比差，角差，UoUx值。（注：手动测量的负荷为0）注：系统密码出厂时为4）系统参数此项为仪器系统内部参数，出厂已设置好，操作人员不能任意改动。4、系统误差修正进入“系统设置”界面，点击“导纳参数”，输入密码（）。“同相分量”修正测试结果的“比差”，“正交分量”修正测试结果的“角差”。如果“同相分量”输入0.2，“正交分量”输入2，然后点击“更新”，则测试结果的额定和下限负荷的比差都会加上0.2％，角差都会加上2分。如何输入为负值，则为减。5、误差数据界面可以对保存的误差数据进行查询：第五章仪器的维护一、 保养仪器应保存于清洁干燥的环境中，温度在0℃～40℃，湿度小于80％；不要放置在阳光下暴晒。二、保修事项自售出日起，仪器保修两年，终身维护。三、 仪器升级一、通过网线连接电脑和开发板用网线连接电脑和开发板修改电脑IP，如下图（连通开发板和电脑，即保证电脑和开发板在同一网段）

<临沂>天正华意电气设备有限公司 #临沂消谐灭磁电阻测试仪#欢迎来电询价

临沂互感器综合测试仪售后服务承诺 ，本产品保修一年，终身维护。附录三、误差曲线说明 根据互感器二次侧的励磁电流和电压计算出的电流倍数（M）与允许二次负荷（ZII）之间的5％、10％误差曲线的数据中也可判断互感器保护绕组是否合格：1）在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值，说明该互感器合格如图21数据说明；2）在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数也说明该互感器合格如图21数据说明；保护用电流互感器二次负荷应满足5％误差曲线的要求，只要电流互感器二次实际负荷小于5％误差曲线允许的负荷，在额定电流倍数下，合格的电流互感器的测量误差即在5％以内。二次负荷越大，电流互感器铁心就越容易饱和，所允许的电流倍数就越小。在图21中例所示（所测保护用CT为5P10 20VA）：其中5为准确级（误差极限为5％），P为互感器形式（保护级），10为准确限值系数（10倍的额定电流），20VA表示额定二次负荷（容量）。电流倍数为10.27倍（接近10倍）时，所允许的二次负荷为27.19Ω大于该CT的额定负荷20VA(20VA/1＝20Ω)通过该数据可判断该互感器合格。另外，在二次负荷为19.58Ω(接近20Ω) 所允许的二次负荷为27.19Ω大于该CT的额定负荷20VA(20VA/1＝20Ω)通过该数据可判断该互感器合格。另外，在二次负荷为19.58Ω(接近20Ω)时，所允许的电流倍数为12.85倍，大于该CT的额定电流倍数（10倍），通过该数据也可判断该互感器合格。其实，只要找出这两个关键点中的任意一个，即可判断所测互感器是否合格。如果10％误差不符合要求一般的做法有： ?增大二次电缆界面积（减少二次阻抗） ?串接同型同变比电流互感器（减少互感器励磁电流） ?改用伏安特性较高的绕组（励磁阻抗增大） ?提高电流互感器变比（增大励磁阻抗）图21误差曲线计算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 电流 U 电压N＝1 (1A 额定电流) I 电流N＝5 (5A 额定电流) Z2 CT二次侧阻抗P＝20 （5％误差曲线 ） K＝19（5％误差曲线.1A 5A 额定电流）P＝10 （10％误差曲线 ）K＝9 （10％误差曲线.1A 5A 额定电流）
